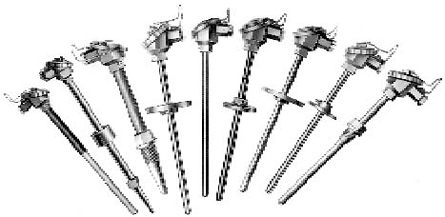

工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800
℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，從1987年起開始生產符合IEC國際標準分度號的鉑銠30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳等型式熱電偶。
□主要技術指標
● 溫度測量范圍和允許誤差
熱電偶類別 代號 分度號 測溫范圍
℃ 允許誤差Δt ℃
鉑銠30-鉑銠6 WRR B 0～1800 ±1.5℃或±0.25%t
鉑銠10-鉑 WRP S 0～1600 ±1.5℃或±0.25%t
鎳鉻- 鎳硅 WRN K 0～1300 ±2.5℃或±0.75%t
鎳鉻- 銅鎳 WRE E 0～800 ±2.5℃或±0.75%t
注“t”為感溫元件的實測溫度。
● 熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
● 熱電偶公稱壓力
一般是指在室溫情況下保護管所能承受的靜態外壓面不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。
● 熱電偶最小置入深度
應不小于其保護管外徑的8~10倍（特殊產品例外）。
● 熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa
a.對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于 100 MΩ·m
即：Rr·L≥100 MΩ·m L＞1m（式中：L-熱電偶的長度.m）
b.對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100 MΩ
● 上限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表規定：
上限溫度tm ℃ 試驗溫度t ℃ 電阻值
100≤tm＜300 t=tm 10
300≤tm＜500 t=tm
2
500≤tm＜850 t=tm
0.5
850≤tm＜1000 t=tm
0.08
1000≤tm＜1300 t=tm
0.02
tm＞1300 t=1300 0.02

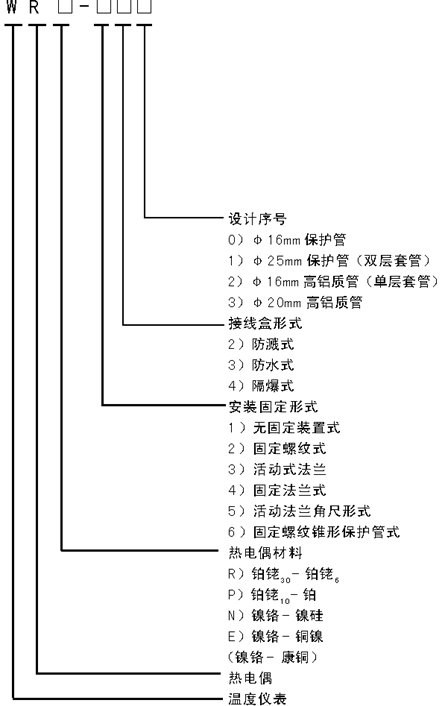

□型號表示
 |
|
|
| |
|
