電磁流量計由電磁流量傳感器和轉換器配套組成，用以測量管道內各種導電流體或液固二相介質的體積流量。它廣泛應用于化工、食品、制糖、釀酒、冶金、造紙、水利、環保、印染、石油、煤炭等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糖漿、石灰乳、污水、給排水、雙氧水、啤酒、麥汁、各種飲料等導電液體介質的體積流量。 |
|
| |
二、主要特點 |
| |
1．流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
2．測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
3．由于感應電壓信號是在整個充滿磁場的中間中形成的，是管道載面上的平均值因此傳感器所需的直管段較短，長度為5倍的管道直徑。
4．多種電極及內襯材料，可滿足耐腐蝕、耐磨損的要求。
5．XSTLDE轉換器采用國際最新最先進的單片機和表面貼裝技術，性能可靠、精度高、功耗低、零點穩定、參數設定方便，點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。
6．雙向測量系統，可測正向流量，反向流量，采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。
|
|
| |
三、工作原理 |
電磁流量計是基于法拉第電磁感應定律而制成的，只是其中切割磁力線的導體不是固態金屬，而是具有一定電導率的流體。當導電的流體在處于磁場中的測量管內作切割磁力線運動時，則在運動的流體內產生感應電動勢。電動勢用一對金屬電極檢測出并送至轉換器通過智能化處理，然后轉換成標準信號4～20mA和0～1kHz輸出。
其感應電動勢E可用下式表示：

式中：K=儀表常數
B=磁感應強度
V=測量管截面內的平均流速
D=測量管的內徑
|
|
| |
三、技術指標 |
1．公稱壓力：普通型 DN(4～80)—4.0MPa；DN（100～150）—1.6MPa；
DN（200～1000）—1.0MPa；DN(1100～2000) —0.6MPa。
高壓型 DN（4～80）—6.3MPa，10 Mpa，16 MPa，25 MPa，32
MPa；
DN（100～150）—2.5 MPa，4.0 MPa，6.3 MPa，10
MPa，16 MPa；
DN（200～600）—1.6 MPa，2.5 MPa，4.0 MPa；
DN（700～1000）—1.6 MPa，2.5 MPa；
DN（1100～2000）—1.0 MPa，1.6MPa。
2．準確度等級：0.2、0.5（示值誤差）
3．流速范圍： （0.1～15）m/s
4．流體電導率：≥5uS/cm
5．防護等級： IP65（防噴水型）、IP68（潛水型）
6．流體溫度： （-30～+180）℃
7．工作環境： （-25～+55）℃，5%～95%RH
8．連接方式： 法蘭連接（GB9119—1988）或ANSI標準
9．輸出信號： （0～1）kHz、（4～20）mA或（0～10）mA
10．供電電源： 220VAC、50Hz或24VDC。 |
|

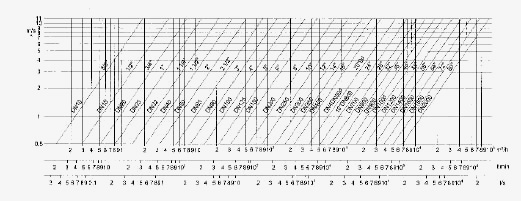

| 四、流量計內徑、流速與流量關系曲線圖 |
 |

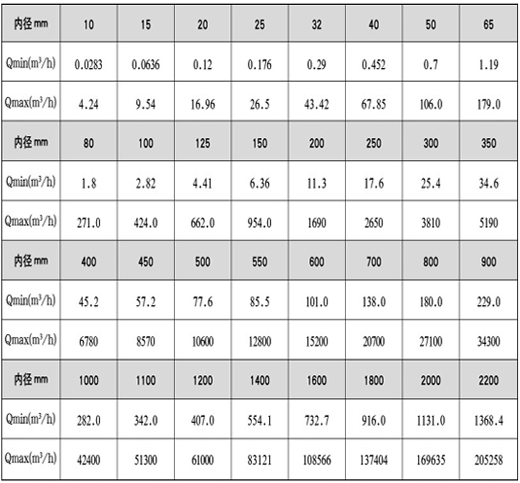

| 五、流量范圍表 |
|

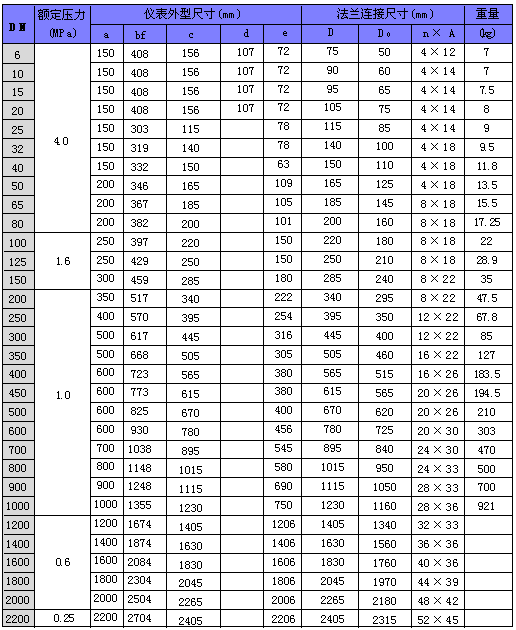

| 六、一體式流量計外形尺寸及重量 |
 |
 |
DN 6-20
|
DN 25-2000 |
|
|

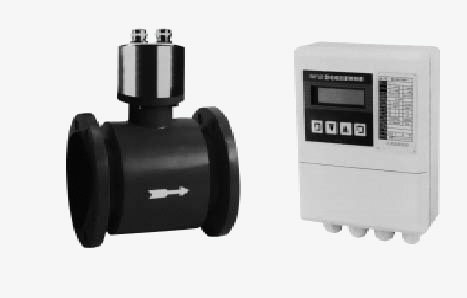

| 七、分體式流量計外觀及轉換器 |
| |

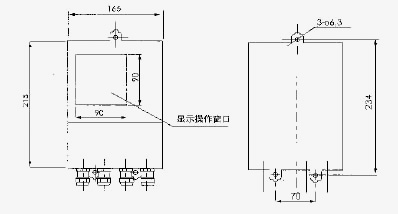

| 轉換器外觀尺寸(mm3)
寬×高×深：165×215×70
|
轉換器安裝尺寸（墻壁掛式） |
|
| 八、安裝位置注意事項 |
| 電磁流量計安裝時測量電極的軸線必須近似于水平方向，測量管道內應完全充滿液體。流量計的前方最少要有5D（D為流量計內徑）長度的直管段，后方最少要有3D長度的直管段，流體的流動方向和流量計的箭頭方向一致。管道內如有真空會損壞流量計的內襯，需特別注意。流量計附近應無強電磁場，并有充裕的空間，以便安裝和維護。若測量管道有振動，在流量計的兩邊應有固定的支座。測量不同介質的混合液體時混合點與流量計之間的距離最少要有30D（D為流量計內徑）長度。為方便今后流量計的清洗和維護，應安裝旁通管道。安裝聚四氟乙烯內襯的流量計時，連接兩個法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，最好用力矩扳手。 |
|
| |
● 應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處
● 應安裝在管道的上升處
● 在開口排放的管道安裝，應安裝在管道的較 低處
● 若管道落差超過5m，在傳感器的下游最高位置上安裝排氣閥
● 應在傳感器的下游安裝控制閥和切斷閥而不應安裝在傳感器上游
● 傳感器絕對不能安裝在泵的抽吸側，應安裝在泵的出口處
●在測量井內安裝流量計的方式
1、入口 2、溢流管 3、入口柵
4、清洗孔 5、流量計 6、可卸短管
7、出口密封閘 8、出口 9、排污閥
|
|

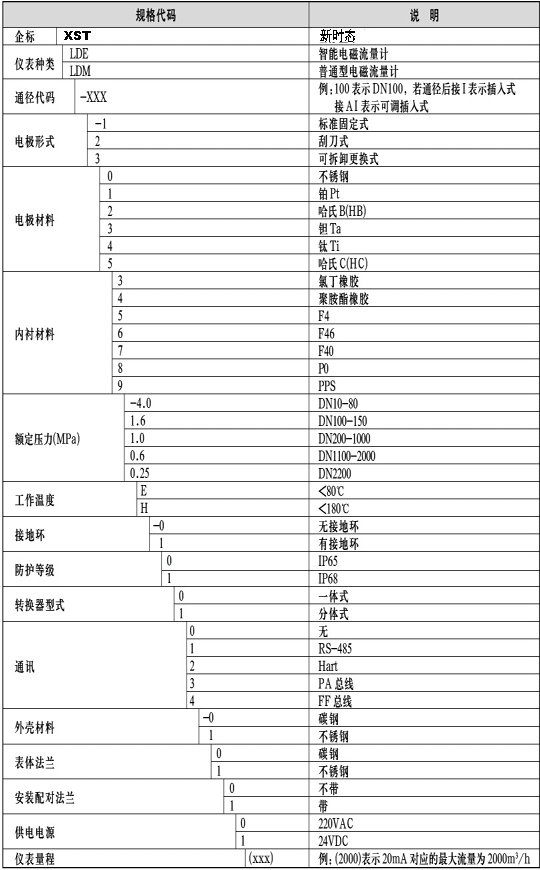

| 九、型號選擇 |
 |
| |
| |
| |
