| | WR□K系列鎧裝熱電偶是本公司精心設計制造的新一代系列產品。本系列產品符合國際電工委員會（IEC）標準，技術性能可替代同等現代化設備和高科技領域，也適合于進口成套設備的維修更換或輸出項目的成套配套以及技術改造項目的配套。
鎧裝熱電偶與一般工業熱電偶一樣，與顯示儀表等配套，在一定的使用范圍內對氣體、液體介質或固體表面溫度進行自動檢測或自動調節。
本公司生產的系列產品規格齊全，質量可靠，并熱忱為用戶服務。
|
| | ◆特點
|
| | ·裝配簡單，更換方便；
·壓簧式感溫元件，抗振性能好；
·測溫范圍大；
·機械強度高，耐壓性能好；
|
| | ◆工作原理
|
| | 鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
|
| | ◆主要技術參數
|
| | 產品執行標準
IEC751
JB/T8623-1997
JB/T8622-1997
|
| | ◆測量溫度及允差
|
| 型號 | 分度號 | 允差等級 |
| I | II |
| 允差值 | 測溫范圍°C | 允差值 | 測溫范圍°C | | WRNK | K | ±1.5°C | -40～+375 | ±2.5
°C | -40～+333 |
| ±0.004ltl | 375～1000 | ±0.0075
ltl | 333～1200 |
| WRMK | N | ±1.5°C | -40～+375 | ±2.5°C | -40～+333 |
| ±0.004 ltl | 375～1000 | ±0.0075
ltl | 333～1200 |
| WREK | E | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
| ±0.004 ltl | 375～800 | ±0.004
ltl | 333～900 |
| WRFK | J | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
| ±0.004 ltl | 375～750 | ±0.004
ltl | 333～750 |
| WRCK | T | ±1.5°C | -40～+125 | ±1°C | -40～+133 |
| ±0.004 ltl | 125～350 | ±0.0075
ltl | 133～1000 |
| WRPK | S | ±1°C | 0～+1100 | ±2.5°C | 0～600 |
| ±[0.003(t-1100)] | 1100～1600 | ±0.0025
ltl | 600～1600 |
|
| ◆常溫絕緣電阻 |
| | 鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。
即1m長的試樣的絕緣電阻為1000MΩ；
10m長的試樣的絕緣電阻為100 MΩ；
|
| | ◆偶絲直徑及材料 |
| |
| 偶絲形式 | 單支式 | 雙支式 |
| 套管直徑 | Ф2
Ф3 Ф4 Ф5 Ф6 Ф8 | Ф3
Ф4 Ф5 Ф6 Ф8 | | 套管材質 | E﹑J﹑T | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| K﹑N | 1Cr18Ni9Ti
GH3030 | 1Cr18Ni9Ti
GH3030 | | S | GH3039 | GH3039 |
|
| | ◆鎧裝熱電偶推薦使用溫度 |
| 品
種 | 套管材料 | 外
徑 | 使用溫度（°Ｃ） |
| 長期使用 | 短期使用 |
| 鎳鉻-鎳硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0，4.0，5. 0，6.0，8.0 | 800 | 900 |
| GH3030 | 2.0，3.0 | 800 | 900 |
| 4.0，5.0 | 900 | 1000 |
| 6.0，8.0 | 1000 | 1100 |
| 鎳鉻硅-鎳硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0,4.0,5.0,6.0,8.0 | 800 | 900 |
| GH3030 | 2.0,3.0 | 900 | 1000 |
| 4.0,5.0 | 1000 | 1100 |
| 6.0,8.0 | 1100 | 1200 |
| GH3039 | 2.0,3.0,4.0 | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 |
| 鎳鉻-銅鎳 | 1Cr18Ni9Ti | 2.0 | 500 | 600 |
| 3.0,4.0,5.0 | 600 | 700 |
| 6.0,8.0 | 700 | 800 |
| 鐵-銅鎳 | 1Cr18Ni9Ti | 2.0 | 400 | 500 |
| 3.0,4.0,5.0 | 500 | 600 |
| 6.0,8.0 | 600 | 750 |
| 銅-銅鎳 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 |
| 6.0,8.0 | 300 | 350 |
| 鉑銠10-鉑 | GH3039 | 2.0,3.0,4.0 | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 |
|
| ◆鎧裝熱電偶測量端形式 |
|
代號
|
形式
|
結構
|
特點
|
單支式
|
雙支式
| |
1
| 露端型
|
| 1.反應速度快。
2.適合于測量發動機的排氣溫度。3.與其它測量結構相比測量端強度差。
| ф1.0-ф8.0
| ф3.0-ф8.0
| |
2
|
接殼型
|
|
1.反應速度較快
2.耐壓性能好，最高可承受350Mpa
3.不適合于有電磁干擾的場合 |
ф0.25-ф8.0
| ф3.0-ф8.0
| |
3
| 絕緣型
|
| 1.反應速度比較殼型慢
2.使用壽命長
3.防電磁干擾 |
ф0.5-ф8.0
| ф3.0-ф8.0
| |
4
| 分離式
絕緣型
|
|
1.可避免雙支間的信號干擾
2.其它特點同絕緣型
|
| ф3.0-ф8.0
|
|

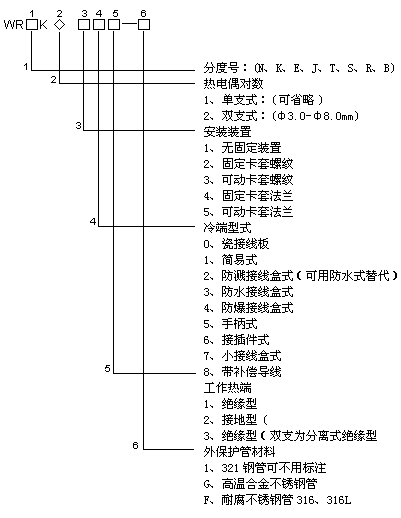

| ◆型號命名方式 |
| | |
| | | | |
