| 產品展示 >> 電線電纜系列 >>時態牌電伴熱帶 |
| |
|
| |
|
| |
|
| |
|
| |
一、主要性能

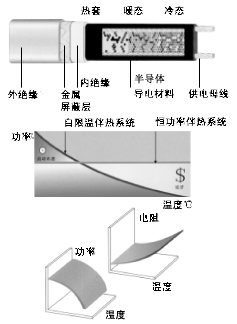

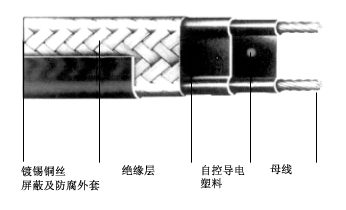

1、自限溫電伴熱帶的自控原理、結構及特性曲線
時態牌自限溫電伴熱帶由導電聚合物和兩根平行金屬導線及絕緣護層構成。其特點是功率可隨伴熱對象溫度的變化而變化，從而使伴熱成為全程自動限溫，任意段點隨時加熱補償。獨特的并聯線路設計使其可以根據需要任意裁剪和連接、從而讓設計、安裝、維護更方便、更輕松。
自限溫電伴熱帶隨溫度變化的情況：溫度上升時，電阻增加，功率減少；溫度下降時，電阻減小，功率增大。
自限溫電伴熱帶隨環境溫度的降低，自動增加功率，迅速啟動。溫度上升時功率減少，降低運行成本。
|
|
| |
2、產品樣本
|
名稱
|
型號
|
標稱功率(W/m.
10℃)
|
最高維持溫度
(℃)
|
最高承受溫度
(℃)
|
最高表面溫度
(℃)
|
最低安裝溫度
(℃)
|
額定電壓下的最大使用長度
|
|
6-12V
|
24-50V
|
24-50V
|
24-50V
|
|
低溫太陽能電伴熱帶
|
DBR
|
5-15
|
75
|
105
|
95
|
-50
|
10
|
20
|
20
|
30
|
|
安全型低溫電伴熱帶
|
DBR
|
10-35
|
75 |
105 |
95 |
-50 |
20
|
20
|
20
|
100
|
|
低、中溫民用建筑用電伴熱帶
|
D(Z)BR
|
15-45
|
75/105 |
105/140 |
95/135 |
-50/-30 |
20
|
50
|
50
|
100
|
|
低、中溫通用型電伴熱帶
|
D(Z)BR
|
15-45 |
75/105 |
105/140 |
95/135 |
-50/-30 |
20
|
50
|
50
|
100
|
|
低(D)、中(Z)溫組合電伴熱帶
|
ZHn()BR
|
15-60 |
同被組合發熱芯帶的技術指標
|
|
|
低(D)、中(Z)溫中長型電伴熱帶
|
()DY-P-J3
|
35-60 |
同被組合發熱芯帶的技術指標
|
350
|
|
中(Z)溫油井電伴熱帶
|
ZSWJ
|
25-60
KW-km |
同被組合發熱芯帶的技術指標
|
2000
|
3、產品型號釋義 |
| |
|
例：1、低溫電伴熱帶DBR，中溫電伴熱帶ZBR及高溫等；
如：DBR-JF-25-220
2、基本結構：J；屏蔽結構；P；加強結構：P/J表示為：時態牌低溫含氟絕緣基本型自限溫伴熱帶，標稱功率25W/m.10℃，額定電壓220V。
注：特殊電壓產品可以因需要訂貨專供（24V、36V、110V、380V等） |
|
4、產品劃分原則
以溫度等級劃分為：低、中、高溫系列；
以專用領域劃分為：太陽能專用，消防專用，工業專用，長輸管線系列，化工石油系列等；
以使用長度及PTC芯帶根數(n)劃分為：中長型、組合型。
|
| |
二、消防及給排水專用電伴熱帶
隨著各類建筑及公用設施比例的加大，外部設備的增加，使本來復雜的管道系統越來越多地暴露在相對開放的空間，所以建筑當中重要管線安全性標準的提高，都使管道防凍系統在建筑中扮演越來越重要角色，一方面注意環保的同時，另外在防凍保溫上就需要有電伴熱系統來維持管道中的水不會在冬天發生凍結。
由于北方冬季環境溫度比較低，各種液體輸送管不同程度出現凍堵現象，甚至發生爆裂，給人們的工作、生活帶來嚴重影響。消防管道與人們的生活息息相關，其意義更為重大。電伴熱帶作一種有效的消防管道防凍解決方案，在消防管線及地下車庫噴淋系統中，一直被廣泛應用，其工作原理是通過電伴熱帶發的熱量，直接或間接的熱交換補償被伴熱管道的熱損失，以達到防凍保溫的要求，保證消防管道在嚴寒的冬季的正常使用，我廠科研人員精心研制，推出了雙阻燃消防專用電伴熱帶，該產品具有伴熱、阻燃、自動保溫、限溫等特性，節約電能、間歇操作時，升溫自動快速，安裝及運行費用低。
該產品廣泛應用于消防栓、消防管道及地下車庫噴淋系統，空調冷卻系統管道防凍伴熱。我廠的消防系列專用電伴熱在北京、天津、大連等諸多城市的消防工程中大量應用，用戶均反應效果良好。
時態消防專用電伴熱帶
|
| |
|
| |
三、地?zé)岵膳瘜Ｓ米韵逌仉姲闊釒?br>
電熱地面智能采暖用遠紅外低、中溫輻射電熱帶
電熱帶地面智能采暖用遠紅外低、中溫輻射自限溫電伴熱帶專用于電熱地面采暖，也可以用于道路化冰雪等場合，適用于普通區、危險區或腐蝕區。
保暖·理療·保健
眾所周知，寒從腳下起，腳足是人的第二心臟，它遍布著人體的大量穴位，中醫認為：雙腳的保健，對人體的健康至關重要。時態牌地?zé)岵膳瘜Ｓ秒姲闊釒Ы?jīng)科學的熱工設計，精心的施工，使您的室內溫暖如春。
高科技·低成本·新潮流
時態牌地?zé)岵膳瘜Ｓ秒姲闊釒�，采用納米導電材料與高分子材料復合，并結合低、中溫輻射遠紅外轉化技術制成的芯帶，具有自動補償、高效節能，安全環保、不占空間、使用壽命長等優勢，引導室內采暖新潮流。
1、遠紅外自限溫電伴熱帶地面采暖的主要特點
①溫度均勻
電熱地面由下往上進行遠紅外輻射。兩種自動控制，產品本身自限溫+輔助控溫。
②清潔衛生、健康保健
電伴熱帶的遠紅外特性，發出的對人體有益的遠紅個線。起到醫療保健作用，供暖主要由遠紅個輻射承擔，空氣潔凈無污染、清新怡人。
③室溫分布合理
理想的供暖溫度分布層應為“溫足而頂涼”，當腳下溫度低時，全身都會感到寒冷，遠紅外自限溫電伴熱帶地面供暖系統是最接近理想供暖溫度分布層的系統。
④節約能源
由于室內溫度分布合理，電熱帶本身具有的控溫特性，該產品是唯一最節能智能型電熱元件。加上各房間安裝的智能溫控器，該系統比傳統供暖系統節能30%—50%。
⑤安全、方便
電伴熱帶可以剪切，交叉重疊，不會因溫控器失靈電熱地面被覆蓋，而出現過熱、燒毀供暖系統的隱患。產品具有阻燃性，絕緣電阻≥100MΩ，做到絕對安全。
⑥使用壽命長
該電熱帶采用了含氟材料，防護層也采用谷稱“塑料王”的氟塑料，保證了系統長達50年以上的使用壽命，系統完全封閉沒有任何部件會被人為損壞，電熱地面為免維護產品，節省人力、物力。
⑦不占使用空間
供暖系統基本不占空間，相對傳統彩暖增加了使用面積3%—5%，不影響各類裝璜和器具擺設，兼容性強。 |
| |
4、低溫、中溫通用系列電伴熱帶
時態DBR、ZBR通用系列自控溫電伴熱帶專用于工藝管線或容器儲罐及儀表的內熱式或外熱式防凍的恒溫以及建筑化冰雪恒溫采暖等眾多場合，最高維持溫為75℃、105℃，在前述最高維持溫度以下，任何維持溫度通過熱工設計都可達到。電伴熱線適用于普通區、危險區或腐蝕區。產品型號如下：
通
用
型 |
DBR-Jz(Jf) |
ZBR-Jz(Jf) |
| DBR-Pz(Pf) |
ZBR-Pz(Pf) |
| DBR-Pz/Jz(Pf/Jf) |
ZBR-Pz/Jz(Pf/Jf) |
|

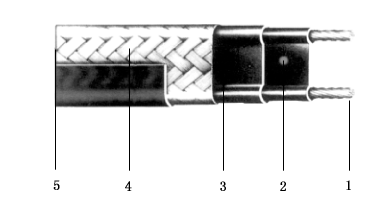

屏蔽加強電伴熱帶圖
 |
| |
| |
結構： |
| |
1、銅導線 |
| |
2、發熱材料—導電塑料 |
| |
3、絕緣護層 |
| |
4、編織屏蔽層 |
| |
5、防腐外套 |
|
| |

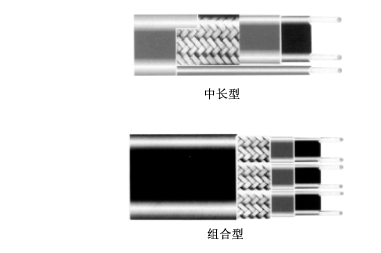

五、中長及組合電伴熱帶
容器、儲罐大功率輸出的防凍、伴熱、加熱，其內熱式和外熱式皆適用于普通區、危險區和腐蝕區。
1、產品型號如下：
| 中長型電伴熱帶： |
DBR-P-J3(Pz、Pf) |
|
| |
ZBR-Pf-J3 |
|
| 組合型電伴熱帶： |
ZHnDBR(n=2、3、4……) |
|
| |
ZHnZBR(n=2、3、4……) |
|
 |
| |

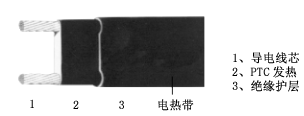

六、冷凍及船舶行業專用安全型電伴熱帶
時態安全型專用電伴熱帶采用24V、36V、110電壓設計，安全可靠，在速凍冷庫門、船舶等安置自限溫電伴熱帶，能有效防止庫門凍結及儀器儀表管路的保溫伴熱等。
 |
| |
七、石油行業專用油井電伴熱系列

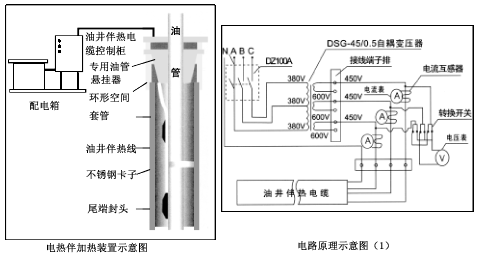

1、自限溫油井伴熱電纜井筒伴熱裝置工作原理
①主要特征
為產油管提供所需的熱量，使油溫保持在含蠟原油和稠油的臨界點之上。
自調可變的輸出功率使自限溫伴熱電纜設計達到最佳的經濟效益。
自限性能使油管不會過熱，不會產生過熱點或由于井況的變化產生燒毀現象。自限溫技術使伴熱電纜每一點相應因被伴熱體系每一點溫度變化而都能自調功率。隨著油管溫度的增加，伴熱電纜會自動地降低輸出的熱量，反之亦然。以此種方式，伴熱電纜會不斷地補償溫度的波動，而常規電熱線（恒溫率）易產生局部過熱或燒毀等。
自限性能更能滿足每口井的特殊要求，可連續或重復使用，也可因井況進一步節能需要，特別是定期清蠟而間斷使用。
②主要優點
經濟性：簡便的安裝和根據特定油井的設計取得最佳效益的加熱系統。該系統以下列方式即刻對原油產量產生效應：
a、減少油管和堵蠟及頻繁的刮蠟，以穩定產量。
b、提溫降粘減小井筒的流動阻力，增加泵效。
c、減輕了抽油機負荷，延長柱泵周期。
便于控制：油井伴熱電纜輸出的熱量可以根據需要自行變化，例運行費用達到最低值，臨時關井后，油管不會堵塞，可迅速恢復油井的生產能力。同時低流速的原油不會產生部分堵塞油管的現象。不會污染原油，既可能獲得生產原油的全部價值，也不會影響下游煉油的處理工藝。 |
| |
|
| |
八、恒功率并聯電熱帶
恒功率并聯電熱帶由于其多個發熱節在整個長度并聯相接，故簡稱為并聯式電熱帶。有HBL型和CHBL型兩種。

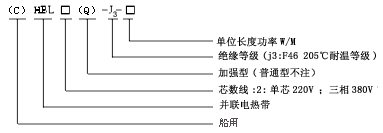

1、產品型號
 |
| |
2、工作原理
電源母線為二根平行絕緣銅導線，并在其表面上繞纏電熱絲，并將該電熱絲每隔一定距離“即發熱節長”與母線連接，形成連續并聯電阻，母線通電后，各并聯電阻發熱，因而形成一條連續的加熱帶。
3、產品特點
恒功率并聯電熱帶單位長度的發熱量恒定，使用的電熱帶越長輸出的功率越大。該電熱帶在現場能按實際需要長度任意剪切。此外電熱帶因富有柔軟性，可以很方便地緊貼在管道表面，電熱帶外層的金屬屏蔽網可以防止靜電產生安全接，它不僅提高了電熱帶的整體強度，還起著傳熱和散熱的作用。
恒功率并聯電熱帶與溫控器配合使用時，可以精確維持管道或加熱體的介質溫度。 |
| |
|
