| | | 產品展示 >> 工業用熱電阻系列
>> WR系列裝配式熱電阻 | |
| |
|
| |
|
| | |
| |
| |
|
| |
| |
| WZ系列工業用熱電阻作為溫度測量傳感器，通常與溫度變送器，調節器以及顯示儀表等配套使用，組成過程控制系統，用以直接測量或控制各種生產過程中-200℃-500℃范圍內的液體，蒸汽和氣體介質以及固體表面的溫度。
熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的。當被測介體中有溫度剃度存在時，所測的溫度是感溫元件所在范圍介質中的平均溫度。 盡管各種熱電阻的外形差異很大，但是它們的基本結構卻大致相似，一般有感溫元件，絕緣套管，保護管，和接線盒等主要部分組成。
| |
| | ◆特點
|
| | ·壓簧式感溫元件，抗振性能好；
·測溫精度高；
·機械強度高，耐壓性能好；
·進口薄膜電阻元件，性能可靠穩定。
|
| | ◆工作原理
|
| | 熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
|
| | ◆主要技術參數
|
| | 產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
|
| | ◆常溫絕緣電阻
|
| | 熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
|
| | ◆測量溫度及允差
|
| |
| 型
號 | 分
度號 | 測溫范圍 | 精度等級 | 允許誤差 |
| WZP | Pt100 | -200-+500 | A級 | ±(0.15+0.002) ltl | | B級 | ±(0.30+0.005) ltl | | WZC | Cu50
Cu100 | -50-+100 | --- | ±(0.30+0.005) ltl |
|

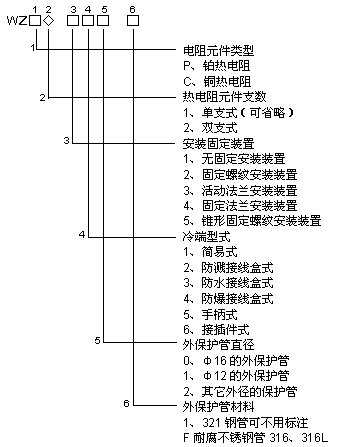

| | ◆型號命名方式 |
| | |
| | | | |
