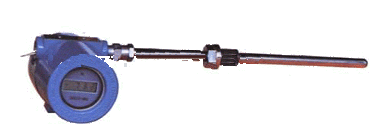

WR、WZ型系列一體化溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號。
該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
|
| |
◆特 點
|
| |
·采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。
·現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；
·熱電偶變送器具有冷端溫度自動補償功能；
·精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；
·適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
·智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；
·智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；
|
| |
◆工作原理
|
| |
熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償等相關電路。經調零后的信號輸入 到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。 |
| |
◆主要技術參數
|
| |
1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu50、Cu100(三線制、四線制)。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V
7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50(Vmin-12),例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：a:環境溫度-25-+80℃（常規型）
-25-+70℃（數顯型）
-25-+75℃（智能型）
b:相對濕度：5%-95%
c:機械振動f≤50Hz, 振幅≤0.15mm
d:無腐蝕氣體或類似的環境；
9、
環境影響系數：δ≤0.05%/℃。 |
| |
◆測量范圍 |
| |
|
| 類
別 |
材
質 |
分
度 號 |
測
量 范 圍 |
|
熱
電
偶 |
鎳鉻-康銅 |
E |
0-1000℃范圍內任選 |
| 鎳鉻-鎳硅 |
K |
0-1300℃范圍內任選 |
| 鉑銠10-鉑 |
S |
0-1600℃范圍內任選 |
| 鉑銠30-鉑銠6 |
B |
0-1800℃范圍內任選 |
| 銅-康銅 |
T |
0-400℃范圍內任選 |
| 鐵-康銅 |
J |
0-1200℃范圍內任選 |
|
熱
電
阻 |
銅熱電阻 |
Cu50 |
-50-+150℃范圍內任選 |
| 銅熱電阻 |
Cu100 |
-50-+15℃范圍內任選 |
| 鉑熱電阻 |
Pt100 |
-200-+600℃范圍內任選 |
|
| |
| |
◆型號命名方式 |
| |
|
|
|
|
型號
|
類別
|
感溫元件
材料
|
溫度
變送
器
|
安裝固定
方式
|
接線
盒形式
|
保護
管直徑 |
工作
端形式 |
顯示
形式 |
附加安
裝形式 |
說
明
|
|
W
|
|
|
|
|
|
|
|
|
|
溫度儀表 |
|
|
R
|
|
|
|
|
|
|
|
|
熱電偶 |
| Z |
|
|
|
|
|
|
|
|
熱電阻 |
|
|
M
|
|
|
|
|
|
|
|
鎳鉻硅-鎳鉻 |
|
N |
|
|
|
|
|
|
|
鎳鉻-鎳硅 |
| E |
|
|
|
|
|
|
|
鎳鉻-銅鎳 |
| F |
|
|
|
|
|
|
|
鐵-銅鎳 |
| C |
|
|
|
|
|
|
|
銅-銅鎳 |
| P |
|
|
|
|
|
|
|
鉑 |
| C |
|
|
|
|
|
|
|
銅 |
|
|
B
|
|
|
|
|
|
|
溫度變送器 |
|
|
1 |
|
|
|
|
|
無固定裝置 |
| 2 |
|
|
|
|
|
固定螺紋 |
| 3 |
|
|
|
|
|
活動法蘭 |
| 4 |
|
|
|
|
|
固定法蘭 |
| 5 |
|
|
|
|
|
活絡管接頭式 |
| 6 |
|
|
|
|
|
固定螺紋錐形式 |
| 7 |
|
|
|
|
|
直形管接頭式 |
| 8 |
|
|
|
|
|
固定螺紋管接頭式 |
| 9 |
|
|
|
|
|
活動螺紋管接頭式 |
|
|
2 |
|
|
|
|
防噴式 |
| 3 |
|
|
|
|
防水式 |
| 4 |
|
|
|
|
防爆式 |
| |
0 |
|
|
|
Ф16 |
| 1 |
|
|
|
Ф12 |
| 2 |
|
|
|
Ф16高鋁質管 |
| 3 |
|
|
|
Ф20高鋁質管 |
| |
G |
|
|
變截面 |
| |
M |
|
模擬顯示 |
| S |
|
數字顯示 |
| |
無 |
正常安裝 |
| Z |
分離安裝 |
|
W
|
R
|
N
|
B
|
2
|
4 |
0 |
G |
S |
Z |
典型型號選型
|
| |
| |
|
|
|
